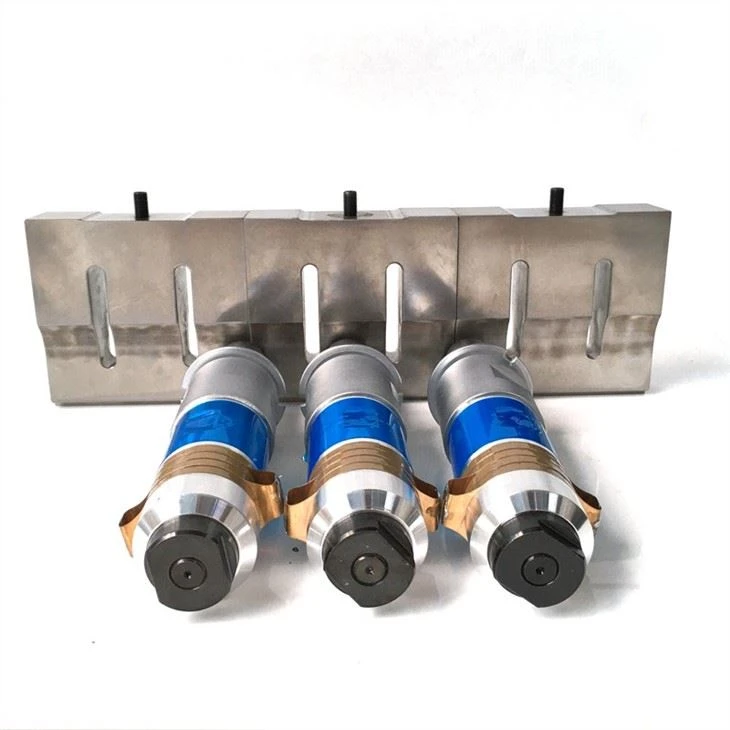

Lieljaudas ultraskaņas devējs

Kā norāda nosaukums, ultraskaņas rags var mainīt ultraskaņas devēja amplitūdu. Rags ir sava veida pasīva ierīce, kas pati nerada vibrāciju. Tikai ieejas vibrācija maina amplitūdu un pēc tam to izstaro, un tā arī pabeidz pretestības transformāciju. Ultraskaņas devējs var radīt regulāru vibrāciju ar atbilstošu elektriskā lauka ierosmi, un tā amplitūda parasti ir 10 μM, ar šādu amplitūdu nepietiek, lai tieši pabeigtu metināšanas un apstrādes procesu. Ar pareizi konstruētu ragu, ja vien materiāla izturība ir pietiekama, ultraskaņas amplitūda var mainīties plašā diapazonā, vairāk nekā 100 μm. Pēc ultraskaņas ģeneratora, lieljaudas ultraskaņas devēja un taures vibratora pievienošanas mēs to saucam par pilnīgu ultraskaņas sistēmu. No otras puses, raga gareniskās stiepes vibrācijā daļiņu kustības virzieni šķērsgriezuma kreisajā un labajā pusē ir tieši pretēji, kas ir līdzvērtīgs relatīvi statiskas mezgla virsmas esamībai, kas ir arī labākais vibratora fiksētais punkts. Novirze no šī mezgla samazinās vibratora darba efektivitāti, ko parasti sauc par noplūdes vilni. Vispārīgi runājot, alumīnija ragam ir augsta skaņas pārraides efektivitāte, bet materiāla izturība ir zema, un viegli parādās plaisas un skrūvju caurumu bīdāmie vadi; Tērauda ragam ir augsta izturība, bet salīdzinoši liela akustiskā pretestība. Titāna sakausējuma ragam ir laba visaptveroša veiktspēja, taču tā trūkumi ir augstā cena un sarežģītā apstrāde.

Pamatojoties uz klientu apkalpošanu un produktu kvalitātes uzlabošanu, mēs varam nodrošināt klientiem pilnīgas ultraskaņas vibrācijas sistēmas, piemēram, ultraskaņas ģeneratoru, lieljaudas ultraskaņas devējus ar ultraskaņas metināšanas ragiem) un montāžas apvalkus, vadus, spraudņus utt. nevajadzīgs klientu darbs.

Specifikācija:

FAQ:

Q:Ieteikumi lieljaudas ultraskaņas devēja uzstādīšanai

1. Pirms uzstādīšanas atvienojiet strāvas padevi;

2. Pēc uzstādīšanas netiek veikta slodzes pārbaude, lai nodrošinātu, ka sensora frekvence un jauda atbilst ģeneratora frekvencei un jaudai;

3. Pie pjezoelektriskās keramikas ieteicams uzstādīt normālas temperatūras gaisa dzesēšanas ierīci;

4. Ir ierosināts pieņemt digitālo automātisko frekvences izsekošanas ķēdi;

5. Fiksēts atloks;

Q:Ultraskaņas metināšanas darbības princips:

A: Ultraskaņas barošanas avots un devējs pārraida ultraskaņas enerģiju uz metināšanas zonu caur augšējo metinājumu. Tā kā metināšanas laukums ir divu metināto šuvju savienojums, kurā ir liela akustiskā pretestība, tiks ģenerēta lokāla augsta temperatūra. Plastmasas, neilona, ​​ķīmisko šķiedru, neausto audumu, daudzslāņu auduma, zelta auduma un citu materiālu sliktās siltumvadītspējas dēļ tos nevar savlaicīgi sadalīt un savākt metināšanas zonā, kā rezultātā abi ātri izkusa. saskares virsmas, kā arī noteiktu spiedienu, lai tās būtu integrētas. Kad ultraskaņas vilnis apstājas, spiediens turpinās, un tam ir mazs laiks, lai sacietētu un izveidotu cietu molekulāro ķēdi metināšanai.
