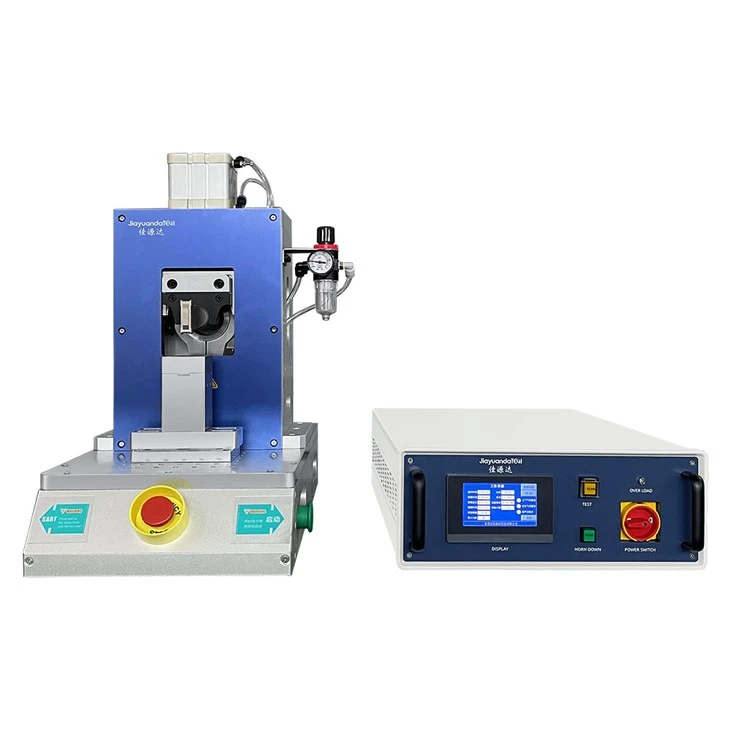

Ultraskaņas metāla metināšanas iekārta

Ultraskaņas metāla metināšanas iekārtām ir īpašas prasības metāla materiāliem: metāla materiāliem jābūt noteiktai elastībai un tīrībai. Nerobežotie metāli ir ideālākie materiāli ultraskaņas metināšanai, piemēram, zelts, sudrabs, varš, alumīnijs un niķelis.

Nosūtīt pieprasījumu

Ultraskaņas metāla metināšanas iekārtaraksturlielumi:

1>Metināšanas temperatūra ir mazāka par materiāla kušanas temperatūru (samazināt siltuma ietekmi uz materiālu)

2>Nav nepieciešams pildījuma materiāls

3>Vadītspēja ir daudz labāka nekā saplūšanas metināšana un cietlodēšana

4>Tas var notīrīt oksīda slāni vai eļļas traipu uz metināšanas virsmas

5>Nav kaitējuma veselībai

6>Metināšanas kvalitāti var kontrolēt

7>Metināšanas laikā nav strāvas plūst caur sagatavi

8>Zems enerģijas patēriņš (tikai 1/10 rezistences metināšanas)

Parametri

Produktu modelis	L40-P800	L20-P2000	L20-P4500
Barošanas avots	Vienas fāzes AC220V/AC110V Switchable 50Hz	Vienas fāzes AC220V/AC110V Switchable 50Hz	Vienas fāzes AC220V/AC110V Switchable 50Hz
Gaisa padeve	Saspiests gaiss 0. 5-0. 8MPA	Saspiests gaiss 0. 5-0. 8MPA	Saspiests gaiss 0. 5-0. 8MPA
Ultraskaņas maksimālā jauda (W)	500	1200	2600
Maksimālā mašīnas jauda (W)	600	1500	2800
Ultraskaņas frekvence (KHz)	40	20	20
Maksimālais ultraskaņas laiks (-i)	0.4s	0.4s	0.4s
Pielāgojama ultraskaņas laika (-u) precizitāte	0.01s	0.01s	0.01s
Ultraskaņas veidnes savienojuma diega izmērs	M8*1.25	1/2*20unf	1/2*20unf
Datu izvade	Var eksportēt katru metināšanas datus no ārēja USB diska	Var eksportēt katru metināšanas datus no ārēja USB diska	Var eksportēt katru metināšanas datus no ārēja USB diska
Augšējā pelējuma izmērs (mm)	4×4	4×4 8×4	12×4 8×4
Apakšējā pelējuma izmērs	20 × 20 ātra izjaukšana un nomaināms	20 × 20 ātra izjaukšana un nomaināms	20 × 20 ātra izjaukšana un nomaināms
Maksimālais metināšanas slāņu skaits	20 vara folijas slāņi (negatīvs elektrods) 20 slāņi alumīnija folijas (pozitīvs elektrods)	30 vara folijas slāņi (negatīvs elektrods) 30 slāņi alumīnija folijas (pozitīvs elektrods)	60 vara folijas slāņi (negatīvs elektrods) 60 slāņi alumīnija folijas (pozitīvs elektrods)

Trīs ultraskaņas metāla metināšanas aprīkojuma veidi

Saskaņā ar tehnoloģiskā procesa īpašībām metālu metināšanu var iedalīt trīs kategorijās: saplūšanas metināšana, spiediena metināšana un cietlodēšana.

1.1

Sildiet savienojamo sagatavi, lai tā lokāli izkausētu, veidojot izkausētu baseinu. Pēc izkausētā baseina atdzesēšanas un sacietēšanas tas tiks apvienots. Ja nepieciešams, tam var palīdzēt izkausētais pildviela. Tas ir piemērots dažādu metālu un sakausējumu metināšanas apstrādei bez spiediena. Metināšanas šuves saskares virsma ir šķidra un šķidra.

1.2 Spiediena metināšana

Tā ir metināšanas metode, kas uzkarsētajā vai neapsildītajā stāvoklī rada noteiktu spiedienu, lai tas radītu plastmasas deformāciju vai kausēšanu, un ar pārkristalizācijas un difūzijas palīdzību atomi uz abām atdalītajām virsmām veido metāla saiti, lai savienotu. Metināšanas šuves kontakta virsma ir cieta un cieta.

1.3. Metināšanas cietlodēšana

Metāla materiālu ar apakšējo kušanas temperatūru par parasto metālu izmanto kā pildvielu, šķidruma pildvielu metālu izmanto, lai mitrinātu parasto metālu, piepildīšanas metālu iesūc savienojuma saskares virsmas spraugā ar kapilāru darbību, un locītavas metinājumu realizē savstarpēja difūzija ar parasto metālu. Metināšanas šuves saskares virsma ir šķidra un cieta.

Ultraskaņas metāla metināšanas aprīkojuma apstrādē oksīda plēve uz metāla virsmas tiek noņemta, uzklājot ultraskaņas vibrāciju sagatavei, tā, ka piemaisījumi uz virsmas tiek izkliedēti, un cietās fāzes savienojuma stāvokli veido gravitācija starp metāla atomiem. Tā kā metināšanu veic apmēram 1/3 kušanas temperatūras temperatūrā, termiskā iedarbība uz sagatavi ir ļoti maza. Metināšanas procesa laikā metināšanas saskares virsma ir cieta un cieta, tāpēc tā pieder spiediena metināšanai.
