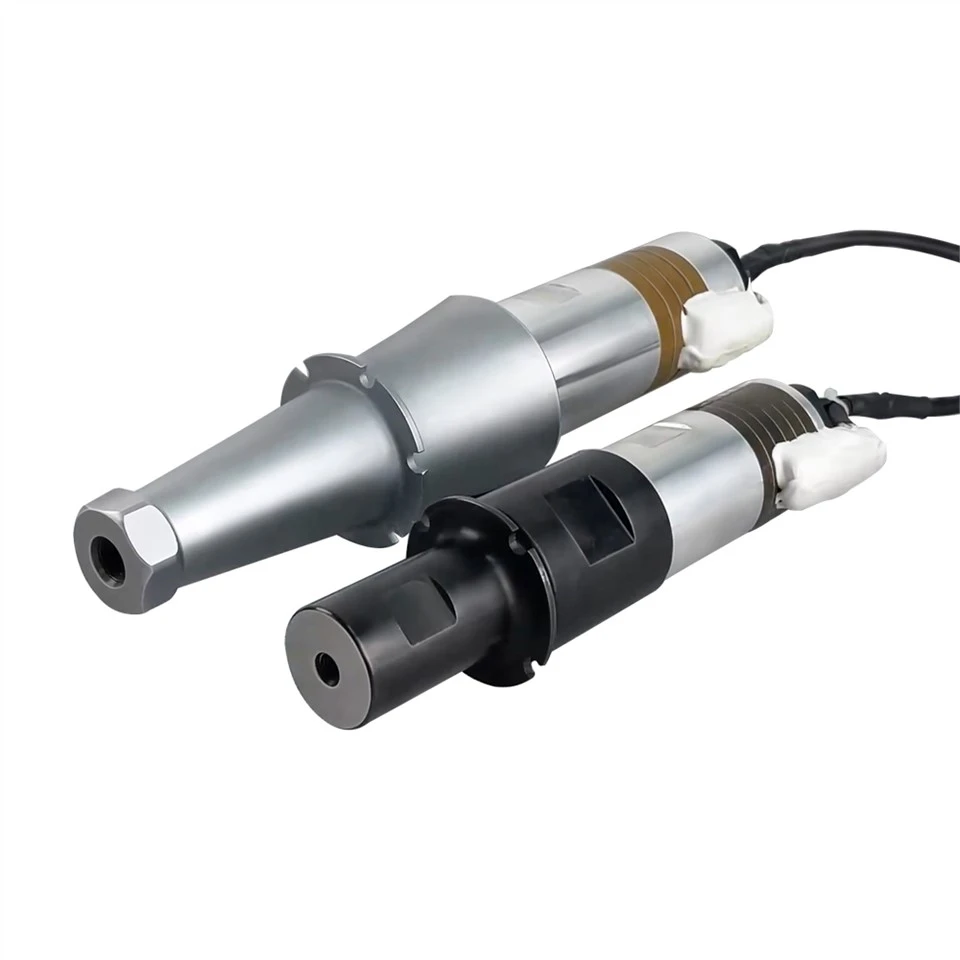

Ultraskaņas metināšanas pārveidotājs

Ultraskaņas metināšanas pārveidotāja princips:

Ultraskaņas devējs ir ultraskaņas metināšanas iekārtas sirds, tāpat kā automašīnas dzinējs. Ultraskaņas ģeneratora izvadītā augstfrekvences elektriskā enerģija vai magnētiskā enerģija tiks pārveidota par tādas pašas frekvences mehānisko enerģiju ar ultraskaņas devēju. Ir divu veidu ultraskaņas devēji, viens ir magnetostriktīvs devējs, otrs ir pjezoelektriskais devējs. Sakarā ar magnetostriktīvo devēju zemo efektivitāti un zemo izmaksu veiktspēju, kā arī nepieciešamību pievienot līdzstrāvas polarizētu magnētisko lauku, ultraskaņas metināšanas iekārtas tiek izmantotas reti. Ultraskaņas metināšanas iekārtās tagad tiek izmantoti pjezoelektriskie keramikas devēji, kuru pamatprincips ir kristāla materiālu pjezoelektriskais efekts. Šis materiāls ir pjezoelektrisks kristāla materiāls. Kad materiāls deformējas nobriedušajā laukā, uz pjezoelektriskā kristāla virsmas būs lādiņi, un kristāla iekšpusē tiks ģenerēts elektriskais lauks. Gluži pretēji, kad kristālu ietekmē elektriskais lauks, zelts deformēsies. Šo situāciju sauc par pjezoelektrisko efektu, un pirmo sauc par pozitīvo efektu vai apgriezto efektu.

Ultraskaņas metināšanas pārveidotāja klasifikācija:

Ultraskaņas devējs ir ultraskaņas metināšanas iekārtas sirds. Ultraskaņas devēja dizains ir tieši saistīts ar metināšanas iekārtas veiktspēju, stabilitāti un kalpošanas laiku. Lielākajai daļai tirgū esošo pjezoelektrisko keramikas devēju ir daudz veidu atbilstoši dažādiem vibrācijas režīmiem, piemēram, radiālās vibrācijas režīms, gareniskās vibrācijas režīms, kompozīta bīdes vibrācijas režīms, vibrācijas režīma biezums utt. Metinot plastmasas sagatavi, ultraskaņas plastmasas metināšanas iekārta izmanto garenvirziena augstu. - frekvences vibrācija. Pēc tam, kad sagataves virsma izkūst augstfrekvences vibrācijas berzes ietekmē, sagataves augšējā veidne un apakšējā veidne tiek metinātas un veidotas zem spiediena, lai panāktu metināšanas efektu.

Specifikācija:

FAQ:

J: Kāda ir ultraskaņas metināšanas pārveidotāja devēja izmantošana?

Ultraskaņas barošanas avots un devējs pārraida ultraskaņas enerģiju uz metināšanas zonu caur augšējo metinājumu. Tā kā metināšanas zona ir divu metināšanas akustisko rezistoru savienojums, tiks ģenerēta lokāla augsta temperatūra. Plastmasas, neilona, ​​ķīmisko šķiedru, neausto audumu, daudzslāņu auduma, zelta auduma un citu materiālu sliktās siltumvadītspējas dēļ tie netiek laicīgi izsūtīti un sakrājas metināšanas zonā. Abas saskares virsmas ātri izkūst, pieskaitot noteiktu spiedienu, lai tās saplūst vienā. Pārtrauciet darbu ultraskaņas viļņa ietekmē, un spiediens turpinās. Tam nepieciešams neliels noturēšanas laiks, lai sacietētu un izveidotu cietu ķēdi, lai sasniegtu metināšanas mērķi.

J: Vai ultraskaņas metināšanas iekārtas amplitūdas izvēle ir piemērota?

Ultraskaņas metināšanas iekārtas darba parametri galvenokārt ietver amplitūdas, metināšanas laika, statiskā spiediena, jaudas un frekvences izvēli. Šo parametru iestatīšana ir ļoti svarīga metināšanas efektam.

Amplitūda ir viens no svarīgākajiem ultraskaņas metināšanas iekārtas parametriem. Tam ir izšķiroša ietekme uz berzes jaudu, un tas ir cieši saistīts ar oksīda plēvi uz metināšanas virsmas, berzes siltuma veidošanos uz savienojuma virsmas, plastmasas plūsmas slāni utt. Tāpēc ir ļoti svarīgi izvēlēties pareizo amplitūdu. Amplitūdas diapazons parasti ir no 5 līdz 256 Na, M. jo mazāka ir metināšanas iekārtas jauda, ​​jo augstāka ir vibrācijas frekvence un jo zemāka ir izvēlēta amplitūda. Ja metinājums ir plāns vai zema cietība, izvēlieties mazāku amplitūdu. Tas ir tāpēc, ka amplitūda ir tieši saistīta ar metinājuma kustības ātrumu uz saskares virsmas, un relatīvais kustības ātrums nosaka berzes jaudu, plastmasas plūsmu un temperatūru.

Izvēlieties atbilstošu ultraskaņas metināšanas iekārtas amplitūdas diapazonu. Šeit tiek norādīts, ka, izvēloties lielāku amplitūdu šajā diapazonā, var efektīvi samazināt metināšanas laiku, kas ir laba metode darba efektivitātes uzlabošanai.
